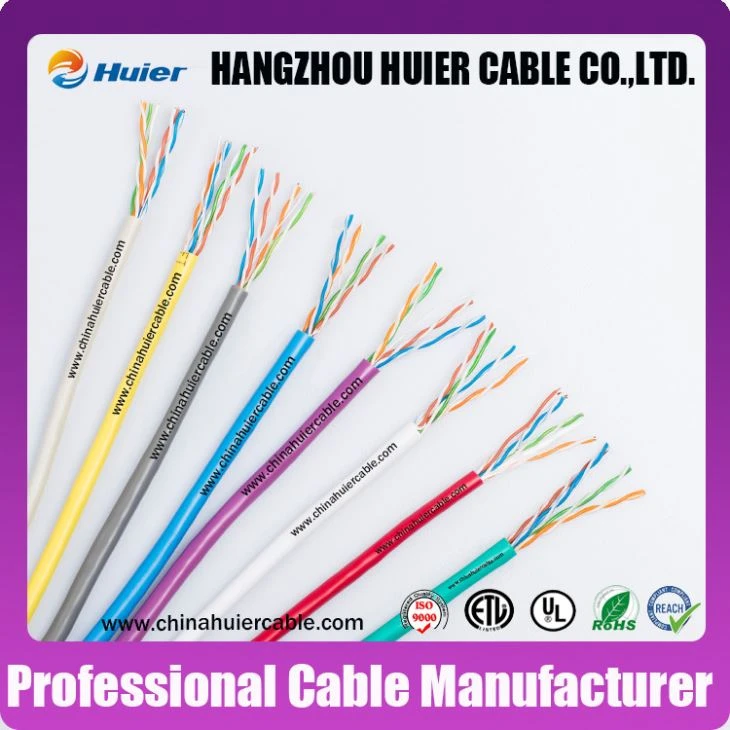

미국 연선 Fluke 테스트 UTP FTP SFTP 네트워크 LAN Cat5e CAT6 케이블
1)4쌍 x 0.51mm BC/CCS/CCA 도체
2)0.90mm PE 단열재
3)알루미늄 호일 + 0.50mm BC/CCS/CCA 드레인 와이어
1. 구성요소
4쌍 x 0.50mm BC/CCS/CCA 도체+0.90mm PE 절연체 + 알루미늄 호일 + 0.50mm BC/CCS/CCA 배수선 + 5.20mm PVC 재킷
(고객이 만족할 수 있는 사양으로 제작 가능합니다.)
2.사양
| 부품 번호 | UTP cat5e | UTP cat6 | FTP CAT.5E | |
| 지휘자 | 지름 | 0.51±0.01 | 0.574±0.01 | 0.515±0.01 |
| 재료 | 베어 구리 | 벌거벗은 구리 | 벌거벗은 구리 | |
| 유형 | 단단한 | 단단한 | 단단한 | |
| 유전체(절연) | 지름 | 0.91±0.01 | 1.04±0.01 | 0.93±0.01 |
| 재료 | 솔리드 PE | 솔리드 PE | 솔리드 PE | |
| 차폐 | 재료 | - | 알루미늄 호일 주석 도금 구리 드레인 와이어 | |
| 적용 범위 | - | - | 100% | |
| 재킷(칼집) | 지름 | 5.1±0.1 | 6.3±0.01 | 5.5±0.01 |
| 재료 | 난연성 PVC | 난연성 PVC | 난연성 PVC | |
| 그림 물감 | 쌍 1: 파란색, 흰색/파란색 쌍 2: 주황색, 흰색/주황색 쌍 3: 녹색, 흰색/녹색 쌍 4: 브라운, 화이트/브라운 | 쌍 1: 파란색, 흰색/파란색 쌍 2: 주황색, 흰색/주황색 쌍 3: 녹색, 흰색/녹색 쌍 4: 브라운, 화이트/브라운 | 쌍 1: 파란색, 흰색/파란색 쌍 2: 주황색, 흰색/주황색 쌍 3: 녹색, 흰색/녹색 쌍 4: 브라운, 화이트/브라운 | |
| 쌍 수 | 4쌍 | 4쌍 | 4쌍 | |
| 체중(kg/km) | 30 | 40 | 35 | |
| 감쇠(10MHz dB/100m) | 6.5 | 5.6 | 6.5 | |
| NEXT (100MHz dB/100m) | 35.3 이상 | 38.3 이상 | 35.3 이상 | |
| ELFEXT(100MHzdB/100m) | 23.8 이상 | 19.8 이상 | 23.8 이상 | |
| RL(100MHzdB/100m) | 20.1 이상 | 17.3 이상 | 20.1 이상 | |
| 임피던스(옴) | 100 | 100 | 100 | |
| 작동 온도 범위(도) | -20~75 | -20~75 | -20~75 | |
| 패키지 | 305미터/롤 | 305미터/롤 | 305미터/롤 | |
3. 감쇠
| 빈도 (MHz) | 감쇠 (dB/100m) | 반사 손실 (dB/100m) | 페어 투 페어 | |
| 다음 (dB/100m) | 엘프엑스 (dB/100m) | |||
| 0.77 1 4 8 10 16 20 25 31.25 62.5 100 155 200 300 350 | 1.80 2.00 4.00 5.80 6.50 8.20 9.20 10.40 11.70 17.00 22.00 28.10 32.40 41.00 44.90 | 해당 없음 20.00 23.00 24.50 25.00 25.00 25.00 24.30 23.60 21.50 20.10 18.80 18.00 16.80 16.30 | 70.00 68.30 59.30 54.80 53.30 50.30 48.80 47.30 45.90 41.40 38.30 35.50 33.80 32.30 30.20 | 69.00 66.80 54.70 48.70 46.80 42.90 40.70 38.80 36.90 30.80 26.80 22.90 20.70 17.20 15.90 |
4. 포장
1) 포장 길이: 200m/롤, 305m/롤, 1000m/드럼, 고객의 요청에 따라 다른 길이 이용 가능;
2) 내부 포장 : 나무 릴, 플라스틱 릴 사용 가능.
3) 외부 포장 : 골판지 상자, 팔레트 고객 요청 가능.
4) 고객의 요청에 따라 기타 포장 가능
